CFE DC 4 HL লিকুইড-কুলড ইউটিলিটি এনার্জি স্টোরেজ কন্টেইনার | গ্রিড-স্কেল অ্যাপ্লিকেশনের জন্য 4.18MWh 1500V উচ্চ-ভোল্টেজ LiFePO4 ব্যাটারি সিস্টেম

পণ্য বিবরণ

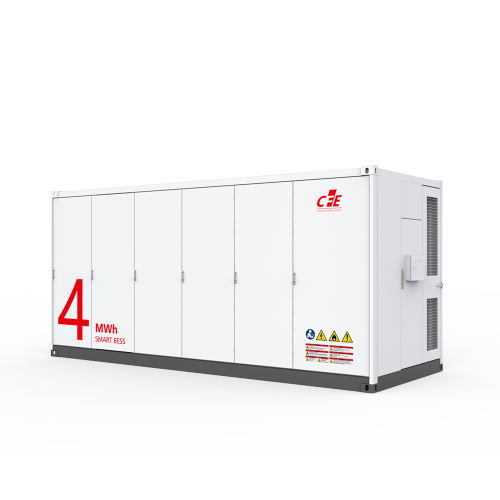

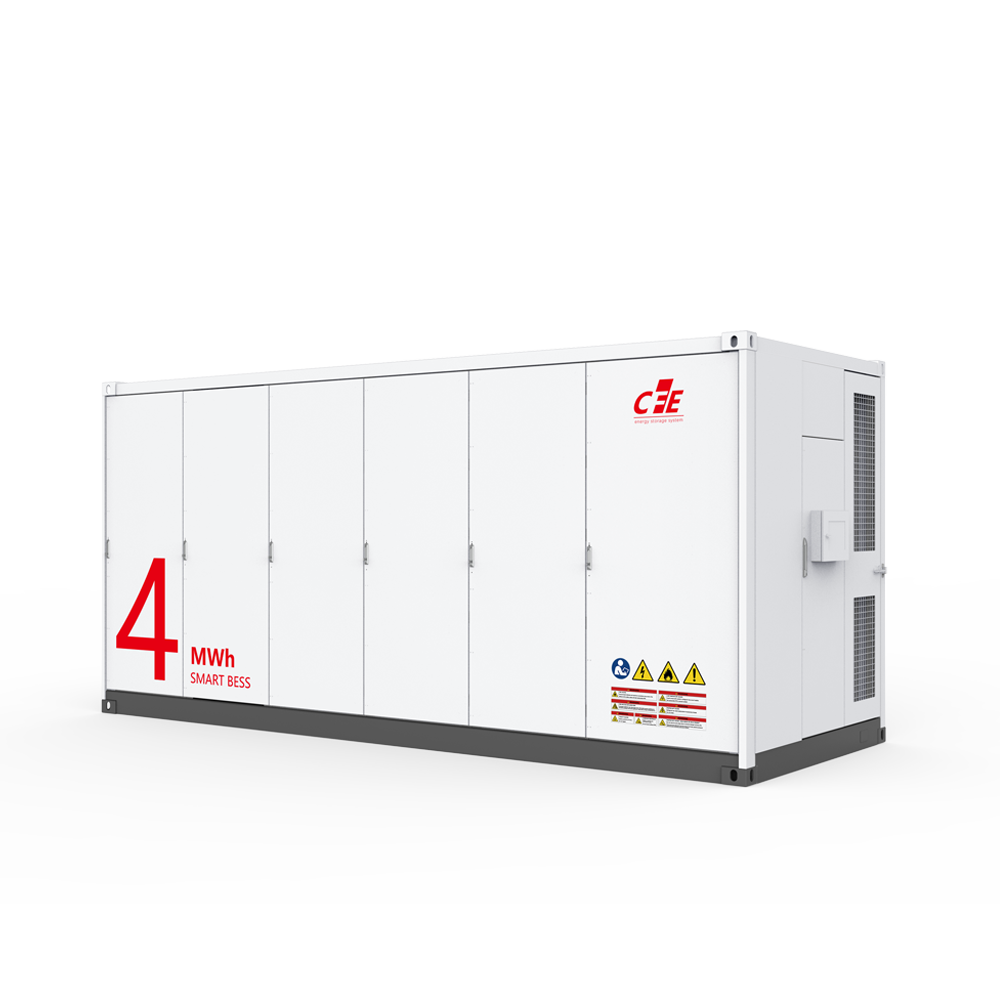

CFE DC 4 HL হল একটি প্রমিত, প্রি-ইন্টিগ্রেটেড লিকুইড-কুলড ইউটিলিটি-স্কেল এনার্জি স্টোরেজ কন্টেইনার যার রেটিং ডিসি শক্তি 4.18MWh (সেল-ভিত্তিক)। বড় আকারের গ্রিড এবং পুনর্নবীকরণযোগ্য শক্তি প্রকল্পের জন্য ডিজাইন করা হয়েছে, এটি উচ্চ-নিরাপত্তা 314Ah লিথিয়াম আয়রন ফসফেট (LiFePO4) কোষ গ্রহণ করে এবং 1123.2V থেকে 1497.6V এর একটি DC ভোল্টেজ পরিসরের মধ্যে কাজ করে।

সিস্টেমটি ব্যাটারি র্যাক, একটি তরল কুলিং থার্মাল ম্যানেজমেন্ট সিস্টেম, বুদ্ধিমান বিএমএস, বৈদ্যুতিক সুরক্ষা উপাদান এবং পর্যবেক্ষণ মডিউলগুলিকে একটি একক কারখানায় একত্রিত পাত্রে সংহত করে৷ একটি 1500V উচ্চ-ভোল্টেজ প্ল্যাটফর্মের সাথে, CFE DC 4 HL DC তারের ক্ষয়ক্ষতি হ্রাস করে এবং সামগ্রিক সিস্টেমের কার্যকারিতা উন্নত করে, এটি ইউটিলিটি-সাইড পিক শেভিং, পুনর্নবীকরণযোগ্য ইন্টিগ্রেশন এবং ফ্রিকোয়েন্সি নিয়ন্ত্রণ প্রকল্পগুলির জন্য উপযুক্ত করে তোলে।

কারখানাটি প্রি-কমিশনড এবং চালানের আগে ফাংশন-পরীক্ষিত, সিস্টেমটি অন-সাইট ইনস্টলেশনের কাজকে কম করে এবং প্রকল্প স্থাপনকে ত্বরান্বিত করে। বৈদ্যুতিক ক্যাবিনেট এবং ব্যাটারি ক্যাবিনেটের মধ্যে এর কাঠামোগত বিচ্ছেদ নিরাপত্তা এবং তাপীয় বিচ্ছিন্নতা বাড়ায়, বহিরঙ্গন পরিবেশের দাবিতে দীর্ঘমেয়াদী স্থিতিশীল অপারেশনকে সমর্থন করে।

পণ্য বৈশিষ্ট্য এবং সুবিধা

ইউটিলিটি দক্ষতার জন্য 1500V উচ্চ-ভোল্টেজ আর্কিটেকচার

সিস্টেমটি 1500V DC প্ল্যাটফর্মে কাজ করে (1497.6V সর্বোচ্চ), একই পাওয়ার লেভেলের নিচে কারেন্ট কমিয়ে দেয়। এটি তারের খরচ কমায়, লাইন লস কমিয়ে দেয় এবং স্টেশন স্তরে শক্তির ঘনত্ব উন্নত করে। এটি গ্রিড-স্কেল স্টোরেজ প্ল্যান্টে ব্যবহৃত মূলধারার PCS সমাধানগুলির সাথে সামঞ্জস্যপূর্ণ।

লিকুইড কুলিং থার্মাল ম্যানেজমেন্ট

CFE DC 4 HL তাপ অপচয়ের দক্ষতা উন্নত করতে একটি বুদ্ধিমান তরল কুলিং সিস্টেম ব্যবহার করে। প্রচলিত এয়ার-কুলড সিস্টেমের সাথে তুলনা করে, তরল কুলিং ব্যাটারি মডিউল জুড়ে তাপমাত্রার সামঞ্জস্য বাড়ায়, দীর্ঘ চক্র জীবনকে সমর্থন করে এবং উচ্চ লোড অবস্থায় স্থিতিশীল কর্মক্ষমতা বজায় রাখে।

বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা সহায়ক শক্তি খরচ অপ্টিমাইজ করে এবং সামগ্রিক সিস্টেমের দক্ষতা উন্নত করে

কারখানা প্রাক একত্রিত এবং দ্রুত কমিশনিং

সমস্ত মূল সাবসিস্টেমগুলি কারখানার পরিবেশে প্রাক-ইনস্টল করা এবং পরীক্ষা করা হয়৷ এটি অন-সাইট মডিউল হ্যান্ডলিংকে হ্রাস করে এবং কমিশন করার সময়কে ছোট করে৷ ডেলিভারির আগে ফাংশন টেস্টিং সিস্টেমের সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে এবং ইনস্টলেশনের ঝুঁকি কমায়।

ডিজাইনটি এক-ক্লিক সিস্টেম আপগ্রেড এবং সরলীকৃত O&M প্রক্রিয়াগুলিকেও সমর্থন করে।

অপ্টিমাইজড স্ট্রাকচারাল ডিজাইন

6200 মিমি × 2438 মিমি × 2896 মিমি মাত্রা এবং আনুমানিক 38 টন স্থূল ওজন সহ, কন্টেইনারাইজড দ্রবণটি ইউটিলিটি প্রকল্পগুলির জন্য প্রমিত পরিবহন এবং ইনস্টলেশন পদ্ধতি অনুসরণ করে। মডুলার কাঠামো উচ্চতর MWh-স্তরের সম্প্রসারণের জন্য সমান্তরাল স্থাপনা সমর্থন করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

পুনর্নবীকরণযোগ্য শক্তি ইন্টিগ্রেশন

বড় ফোটোভোলটাইক প্ল্যান্ট বা বায়ু খামারের পাশাপাশি ইনস্টল করা, CFE DC 4 HL আউটপুট ওঠানামাকে মসৃণ করে এবং গ্রিড সম্মতি উন্নত করে। এটি কাটতি হ্রাস করে এবং প্রেরণের নমনীয়তা বাড়ায়।

গ্রিড পিক শেভিং এবং ফ্রিকোয়েন্সি রেগুলেশন

সিস্টেমটি গ্রিড ডিসপ্যাচ কমান্ডে দ্রুত সাড়া দেয় এবং গ্রিড স্থিতিশীলতায় অবদান রেখে পিক-ভ্যালি আর্বিট্রেজ, প্রাথমিক ফ্রিকোয়েন্সি রেগুলেশন এবং ভোল্টেজ সাপোর্ট ফাংশন সমর্থন করে।

ইউটিলিটি-স্কেল এনার্জি স্টোরেজ পাওয়ার স্টেশন

একাধিক DC 4 HL কন্টেইনার বৃহৎ-ক্ষমতার শক্তি সঞ্চয়কারী উদ্ভিদ গঠনের জন্য সমান্তরালভাবে স্থাপন করা যেতে পারে। উচ্চ-ভোল্টেজ আর্কিটেকচার স্টেশন-স্তরের খরচ দক্ষতা এবং মাপযোগ্যতা উন্নত করে।

মাইক্রোগ্রিড এবং রিমোট পাওয়ার সিস্টেম

PV, বায়ু বা ডিজেল জেনারেটরের সংমিশ্রণকারী হাইব্রিড সিস্টেমে, সরবরাহ নির্ভরযোগ্যতা এবং শক্তি স্বায়ত্তশাসন বাড়ানোর জন্য কন্টেইনার মূল শক্তি সঞ্চয়কারী ইউনিট হিসাবে কাজ করে।

(ওয়েবসাইট লেআউটের জন্য: রূপান্তর হার উন্নত করতে প্রকল্প সাইটের ছবি, কন্টেইনার ইনস্টলেশনের ছবি এবং গ্রিড-সাইড স্থাপনার ভিজ্যুয়াল অন্তর্ভুক্ত করার সুপারিশ করা হয়েছে।)

সার্টিফিকেশন এবং সম্মতি

CFE DC 4 HL আন্তর্জাতিক পরিবহন এবং নিরাপত্তা প্রয়োজনীয়তা মেনে চলে:

• নিরাপদ ব্যাটারি পরিবহনের জন্য UN38.3 সার্টিফিকেশন

• EU নিরাপত্তা এবং EMC মান মেনে চলার জন্য CE সার্টিফিকেশন

• ISO 9001 মান ব্যবস্থাপনা সিস্টেমের অধীনে ডিজাইন এবং নির্মিত

পণ্যের নকশা স্বীকৃত আন্তর্জাতিক বৈদ্যুতিক নিরাপত্তা এবং গ্রিড-সংযোগ মান অনুসরণ করে। অনুরোধের ভিত্তিতে বিস্তারিত সম্মতির সুযোগ পাওয়া যায়।
