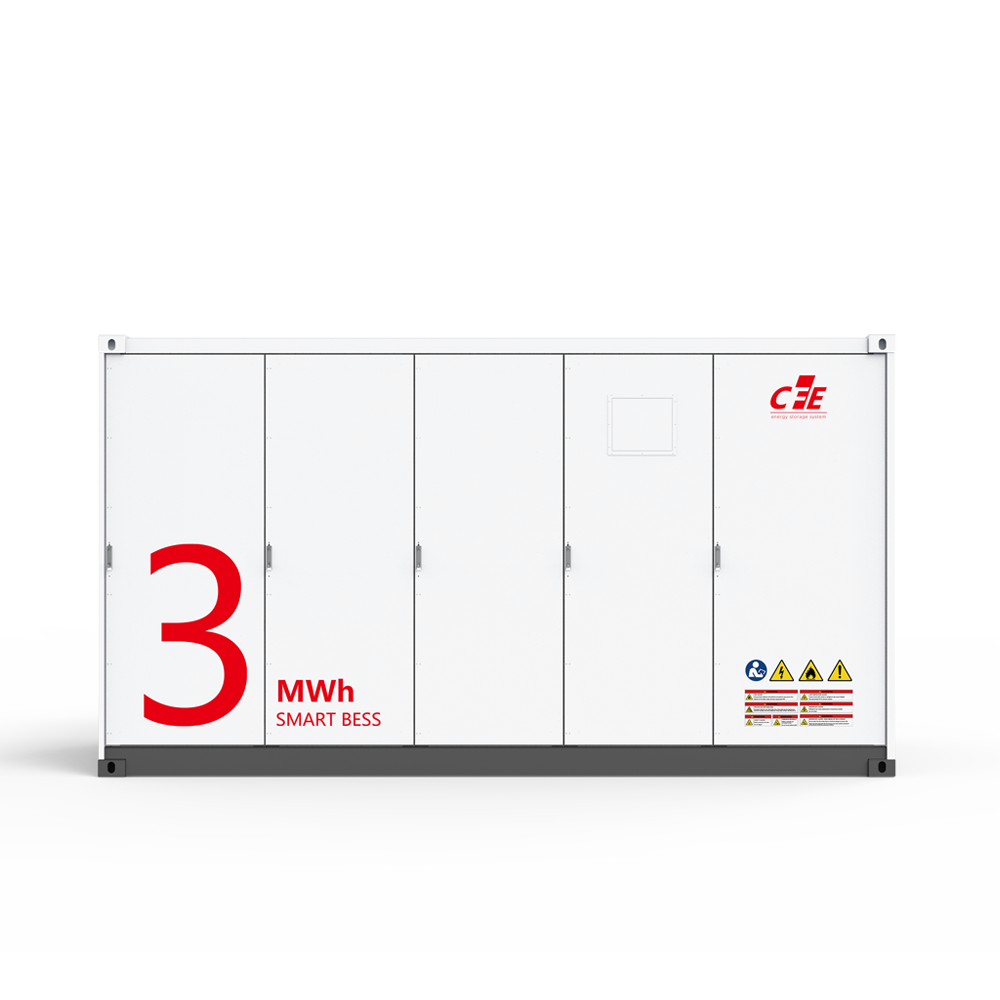

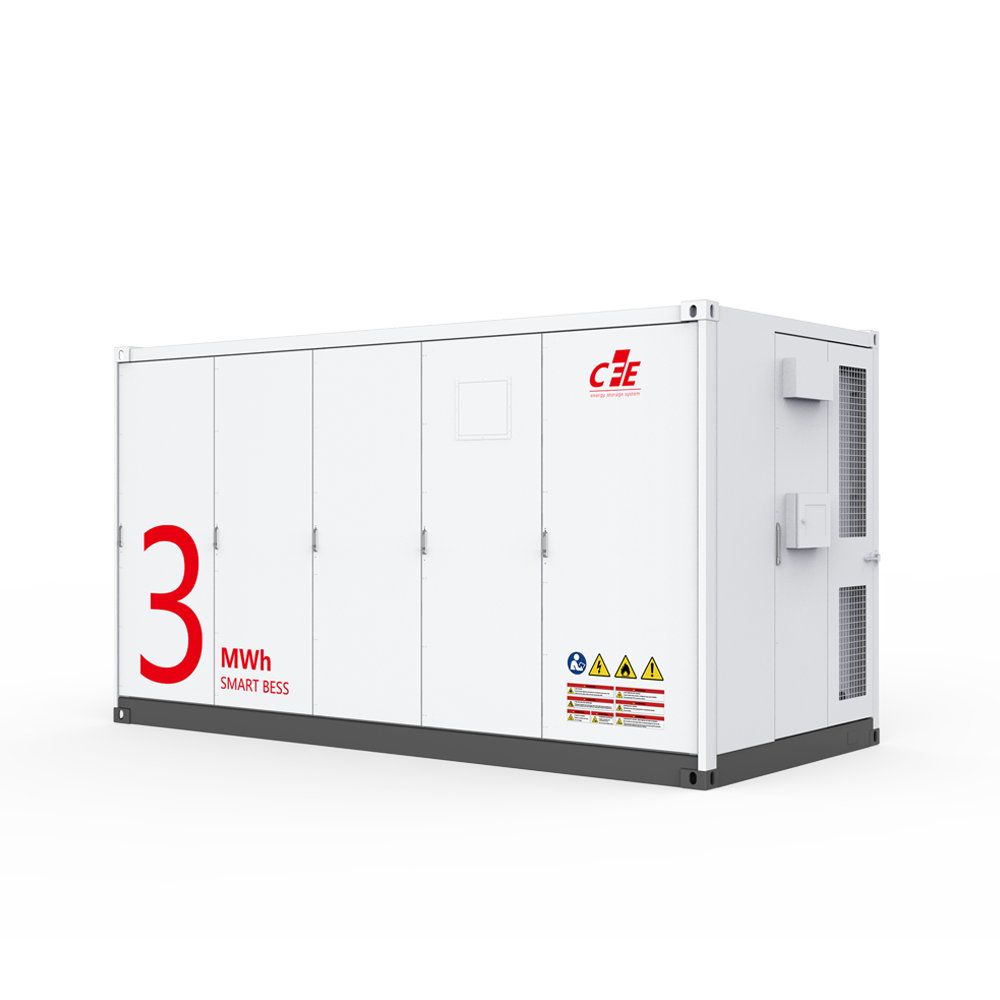

C FE DC 3 HL লিকুইড-কুলড ইউটিলিটি এনার্জি স্টোরেজ কন্টেইনার | গ্রিড-স্কেল অ্যাপ্লিকেশনের জন্য 3.34MWh 1500V LiFePO4 ব্যাটারি সিস্টেম

পণ্য বিবরণ

CFE DC 3 HL হল একটি ফ্যাক্টরি-ইন্টিগ্রেটেড, লিকুইড-কুলড ইউটিলিটি-স্কেল এনার্জি স্টোরেজ কন্টেইনার যার রেটিং ডিসি এনার্জি ক্যাপাসিটি 3.34MWh (সেল-ভিত্তিক)। একটি 1500V উচ্চ-ভোল্টেজ DC প্ল্যাটফর্মে (1123.2V–1497.6V) নির্মিত, সিস্টেমটি দীর্ঘমেয়াদী অপারেশনাল স্থিতিশীলতা এবং তাপীয় সামঞ্জস্য নিশ্চিত করতে উচ্চ-নিরাপত্তা 314Ah লিথিয়াম আয়রন ফসফেট (LiFePO4) ব্যাটারি কোষ ব্যবহার করে৷

বড় আকারের গ্রিড-সাইড এবং পুনর্নবীকরণযোগ্য শক্তি সঞ্চয় প্রকল্পের জন্য ডিজাইন করা, CFE DC 3 HL ব্যাটারি র্যাক, তরল কুলিং ইউনিট, ইন্টেলিজেন্ট ব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS), বৈদ্যুতিক সুরক্ষা সিস্টেম এবং পর্যবেক্ষণ মডিউলগুলিকে একটি প্রমিত কন্টেইনার সমাধানে একীভূত করে৷ সমস্ত সাবসিস্টেমগুলি পূর্বে একত্রিত এবং কারখানায় কাজ-পরীক্ষা করা হয় যাতে সাইটের কাজের চাপ কমানো যায় এবং কমিশনিং ত্বরান্বিত হয়

একটি মডুলার আর্কিটেকচার এবং উচ্চ-ভোল্টেজ দক্ষতা নকশা সহ, সিস্টেমটি ইউটিলিটি পিক শেভিং, পুনর্নবীকরণযোগ্য ইন্টিগ্রেশন, ফ্রিকোয়েন্সি নিয়ন্ত্রণ এবং বড়-ক্ষমতার শক্তি সঞ্চয় প্ল্যান্ট স্থাপনকে সমর্থন করে।

পণ্য বৈশিষ্ট্য এবং সুবিধা

অপ্টিমাইজ করা 3.34MWh ক্ষমতা কনফিগারেশন

3.34MWh এর একটি রেটযুক্ত DC শক্তির সাথে, DC 3 HL এমন প্রকল্পগুলির জন্য উপযুক্ত যার জন্য পৃথক ধারক ক্ষমতাকে বড় না করে মডুলার সম্প্রসারণ প্রয়োজন৷ এটি সমান্তরালে একাধিক ইউনিট স্থাপন করে নমনীয় স্কেলিংকে অনুমতি দেয়, এটি শক্তি সঞ্চয় স্টেশনগুলির পর্যায়ক্রমে নির্মাণের জন্য উপযুক্ত করে তোলে।

এই কনফিগারেশন ইউটিলিটিগুলিকে জমির ব্যবহার, পরিবহন পরিকল্পনা এবং বিনিয়োগের গতিকে অপ্টিমাইজ করতে সাহায্য করে।

1500V উচ্চ-ভোল্টেজ প্ল্যাটফর্ম

1123.2V এবং 1497.6V DC এর মধ্যে অপারেটিং সিস্টেমটি সমতুল্য শক্তি স্তরে কারেন্ট হ্রাস করে। এটি তারের ক্ষয়ক্ষতি কমায়, ডিসি দিকে ট্রান্সমিশন দক্ষতা উন্নত করে এবং সামগ্রিক BOS (ব্যালেন্স অফ সিস্টেম) খরচ কমায়।

উচ্চ-ভোল্টেজ আর্কিটেকচার গ্রিড-স্কেল BESS অ্যাপ্লিকেশনগুলিতে ব্যবহৃত মূলধারার PCS সমাধানগুলির সাথে সারিবদ্ধ করে।

তাপীয় স্থিতিশীলতার জন্য তরল কুলিং

DC 3 HL সামঞ্জস্যপূর্ণ ব্যাটারি তাপমাত্রা বন্টন নিশ্চিত করতে একটি তরল শীতল পদ্ধতি গ্রহণ করে। প্রচলিত এয়ার কুলিংয়ের সাথে তুলনা করে, এই পদ্ধতিটি:

• মডিউল জুড়ে তাপীয় অভিন্নতা উন্নত করে

• ক্রমাগত চার্জ/স্রাব চক্রের অধীনে কর্মক্ষমতা বাড়ায়

• উচ্চ পরিবেষ্টিত তাপমাত্রায় দীর্ঘমেয়াদী সিস্টেম নির্ভরযোগ্যতা সমর্থন করে

বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা অক্জিলিয়ারী শক্তি খরচ অপ্টিমাইজ করে।

স্ট্রাকচার্ড ইলেকট্রিক্যাল সেফটি ডিজাইন

সিস্টেম বহু-স্তর নিরাপত্তা ব্যবস্থা অন্তর্ভুক্ত করে:

• তাপ প্রচারের ঝুঁকি কমাতে বৈদ্যুতিক ক্যাবিনেট এবং ব্যাটারি মন্ত্রিসভা পৃথকীকরণ

• ওভারকারেন্ট ফাস্ট ব্রেকিং এবং আর্ক নির্বাপক সুরক্ষা

• রিয়েল-টাইম নিরীক্ষণের জন্য ইন্টিগ্রেটেড ব্যাটারি ম্যানেজমেন্ট সিস্টেম

• দূরবর্তী তত্ত্বাবধানের জন্য অনলাইন বুদ্ধিমান পর্যবেক্ষণ

এই কাঠামো দীর্ঘমেয়াদী ইউটিলিটি প্রকল্পের জন্য অপারেশনাল নিরাপত্তা বাড়ায়।

ফ্যাক্টরি ইন্টিগ্রেশন এবং সরলীকৃত কমিশনিং

প্রসবের আগে সমস্ত ইউনিট কার্যকরী পরীক্ষার মধ্য দিয়ে যায়। প্রাক-একত্রিত নকশা অন-সাইট মডিউল হ্যান্ডলিং হ্রাস করে এবং প্রকল্প কমিশনিংকে ত্বরান্বিত করে।

সিস্টেমটি দূরবর্তী পর্যবেক্ষণ এবং সিস্টেম আপগ্রেড ক্ষমতা সহ সুবিন্যস্ত O&M প্রক্রিয়া সমর্থন করে।

প্রমিত ধারক মাত্রা

ডিসি 3 এইচএল কন্টেইনারের মাত্রা প্রায়:

• দৈর্ঘ্য: 6058 মিমি

• প্রস্থ: 2438 মিমি

• উচ্চতা: 2896 মিমি

• মোট ওজন: প্রায় 32 টন

প্রমিত পদচিহ্ন দক্ষ লজিস্টিক, ক্রেন ইনস্টলেশন, এবং ইউটিলিটি স্টোরেজ প্ল্যান্টে সমান্তরাল লেআউট সমর্থন করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সৌর ও বায়ু শক্তি ইন্টিগ্রেশন

পিভি বা উইন্ড ফার্মের পাশাপাশি ইনস্টল করা, DC 3 HL আউটপুট ওঠানামাকে প্রশমিত করে এবং প্রেরণের স্থিতিশীলতা বাড়ায়।

গ্রিড পিক শেভিং

অফ-পিক সময়ে বিদ্যুৎ সঞ্চয় করে এবং সর্বোচ্চ চাহিদার সময় ডিসচার্জ করে, গ্রিড লোড পরিচালনার দক্ষতা উন্নত করে।

ফ্রিকোয়েন্সি রেগুলেশন এবং ভোল্টেজ সাপোর্ট

প্রাথমিক ফ্রিকোয়েন্সি নিয়ন্ত্রণ এবং গ্রিড স্থিতিশীলতার জন্য দ্রুত-প্রতিক্রিয়া পাওয়ার সমর্থন প্রদান করে।

মাঝারি থেকে বড় ইউটিলিটি এনার্জি স্টোরেজ স্টেশন

কেন্দ্রীভূত BESS প্ল্যান্টে মাল্টি-কন্টেইনার স্থাপনের জন্য উপযুক্ত যেখানে মডুলার স্কেলিং এবং পর্যায়ক্রমে বিনিয়োগ প্রয়োজন।

ইন্ডাস্ট্রিয়াল মাইক্রোগ্রিড সিস্টেম

পুনর্নবীকরণযোগ্য শক্তি এবং ব্যাকআপ জেনারেটরের সমন্বয়ে হাইব্রিড পাওয়ার সিস্টেমে, DC 3 HL সরবরাহের ধারাবাহিকতা এবং শক্তি স্বায়ত্তশাসন উন্নত করে।

সার্টিফিকেশন এবং সম্মতি

CFE DC 3 HL আন্তর্জাতিক পরিবহন এবং নিরাপত্তা মান মেনে চলে:

• লিথিয়াম ব্যাটারি পরিবহনের জন্য UN38.3 প্রত্যয়িত

• ইউরোপীয় নিরাপত্তা এবং EMC সম্মতির জন্য CE প্রত্যয়িত

• ISO 9001 মান ব্যবস্থাপনা সিস্টেমের অধীনে নির্মিত

বিশদ প্রযুক্তিগত ডকুমেন্টেশন এবং সম্মতির সুযোগ অনুরোধের ভিত্তিতে উপলব্ধ।
